ΥΓΤ NPA-700B-001D Μη επεμβατικό όργανο παρακολούθησης 7kpa αισθητήρας πίεσης

Περιγραφή του προϊόντος:

NPA-700B-001D Μη επεμβατικό όργανο παρακολούθησης 7kpa αισθητήρας πίεσης

Χαρακτηριστικά:

Οι αισθητήρες πίεσης της σειράς NPA είναι συμπαγούς μεγέθους και προσφέρουν μια οικονομική και ιδανική λύση για πολλές τρέχουσες εφαρμογές που απαιτούν άμεση εγκατάσταση και χρήση χωρίς σύνθετη βαθμονόμηση.

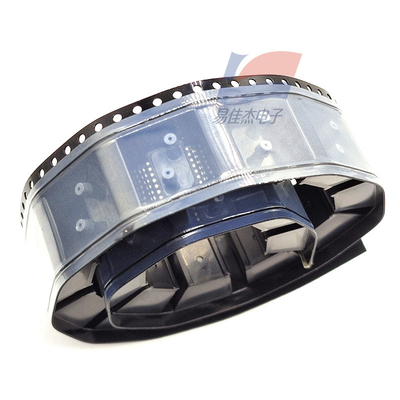

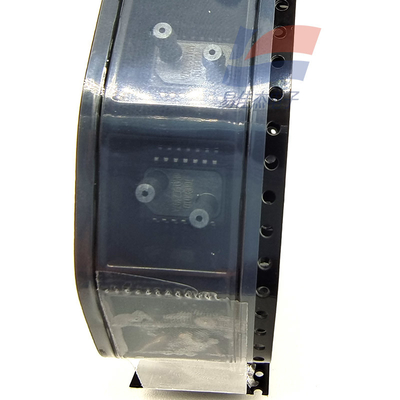

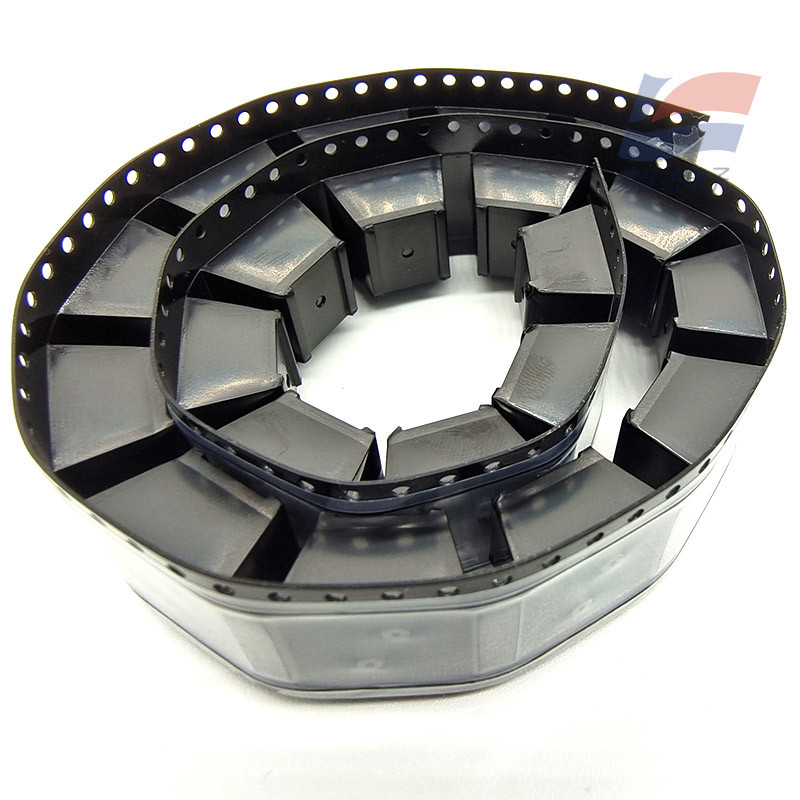

Τα προϊόντα της σειράς NPA υιοθετούν συσκευασία επιφανειακής τοποθέτησης SOIC14.Τα σήματα εξόδου είναι διαθέσιμα σε τρεις τύπουςΗ σειρά αυτή αισθητήρων είναι ιδιαιτέρως κατάλληλη για τοποθέτηση σε επιφανειακή τοποθέτηση σε πλακέτες εκτυπωμένων κυκλωμάτων.Για την απλούστευση της παραγωγής, εγκατάσταση και χρήση, τα προϊόντα μπορούν να παραδοθούν με τη μορφή τυλιγμένων συσκευασιών.

Χαρακτηριστικά

Μπορεί να τοποθετηθεί στην επιφάνεια.

2Διαφορετική πίεση, πίεση μετρητή ή απόλυτη πίεση, εφαρμογές χαμηλής πίεσης

3. πλήρης κλίμακας εύρος μέτρησης πίεσης: 10 ίντσες από τη στήλη νερού σε 30psi

4Επιλογές εξόδου: ενισχυμένο αναλογικό σήμα, 14-bit ψηφιακή ακολουθία I2C ψηφιακή έξοδος και μη βαθμονωμένη έξοδος mV

5. Ανάλυση του ψηφιακού σήματος πίεσης: 14-bit ADC (αναλογική σε ψηφιακή μετατροπή) / 11-bit DAC (ψηφιακή σε αναλογική μετατροπή)

6. Ψηφιακός αισθητήρας θερμοκρασίας

6Περιοχή θερμοκρασίας λειτουργίας: -40 έως 125°C

7Πεδίο σφάλματος: < ± 1,5% FSO

Όταν το εύρος μέτρησης είναι μικρότερο από 1 psi, η ικανότητα υπερπίεσης μπορεί να φτάσει το 60x

Εφαρμογή

Ιατρική συσκευή θετικής πίεσης αέρα - Απνέα ύπνου

2- Ιατρικό πολυλειτουργικό αναπνευστικό.

3Μηχανή ιατρικής αναισθησίας.

4Ιατρικός εξοπλισμός ασφαλείας έκτακτης ανάγκης

5- Ιατρική μέτρηση της αρτηριακής πίεσης

6. Νοσοκομειακά κρεβάτια

7. Π μέτρηση βιομηχανικών στεγνωτών μαλλιών HVAC

8Βιομηχανικός ρυθμιστής κινητού όγκου αέρα

9. βιομηχανική ροή αέρα θέρμανσης νερού

10Ελέγχος βιομηχανικού προγράμματος

Αισθητήρας OEM

Ακριβότητα (περίοδος σφάλματος: ± 1,5% FSO).

Χρόνος απόκρισης: 12 ms

Δυνατότητα υπέρτασης: (περίοδος <1psi) 60xFSO

Δυνατότητα υπερτάσης: Περιοχή 5 psi έως 30 psi 2xFSO

Ανάλυση: 11 bits

Το εύρος μέτρησης πίεσης του DAC για μια στήλη νερού 10 ιντσών είναι 30psi

Ανάλυση: 14-bit ADC 16383 βήματα, ρυθμός δειγματοληψίας 12 kHz

Ο αισθητήρας θερμοκρασίας έκδοσης σειριακών δεδομένων έχει ακρίβεια 4°C και 8 bits

Διάστημα τιμών εξόδου: 4V

Διάστημα τιμών εξόδου: 2,5V

Το εύρος μέτρησης πίεσης είναι 0,36 έως 30 psi. 10 "H2O = 0,361psi = 2,49kPa

Ενθαρρύνετε 1.5MA 10DVC

Εκτόξευση πλήρους κλίμακας (1psi): 70-135 mV

Πλήρης ισχύς (5psi έως 30psi): 100 έως 166 mV

Εξόρυξη πλήρους κλίμακας (15psi έως 30psi) 70 έως 135 mV

Γραμμικότητα ± 0,25% FSO

Υστερέση πίεσης ± 0,05% FSO

Ο συντελεστής μηδενικής θερμοκρασίας είναι +30 μV/V/°C

Ο συντελεστής θερμοκρασίας της αξίας αντίστασης του βραχίονα γέφυρας είναι 0,29% /°C

Συντελεστής θερμοκρασίας ευαισθησίας -0,22% FSO

Υστερέση μηδενικού σημείου θερμοκρασίας 0,2% FSO

Ευαισθησία θέσης 0,1% FSO

NPA-100/300/500/600/601/700

100:mv έξοδος, σήμα αναλογικότητας, μη βαθμονωμένο

300: Ανάλογη έξοδος σήματος ενίσχυσης, διέγερση 3,3V, βαθμονωμένη

500: Ανάλογη έξοδος σήματος ενίσχυσης, διέγερση 5V, βαθμονωμένη

600: Zacwire- Ψηφιακή έξοδος σήματος, βαθμονωμένη, 2 bytes

700:12C - Ψηφιακή έξοδος, βαθμονωμένη, 2 bytes

M: Διαθέτει προεξέχουσα διεπαφή πίεσης κατάλληλη για πολλαπλές διαμέτρους

Β: Με αντιστροφή της διεπαφής πίεσης

N: Δεν υπάρχει διεπαφή
