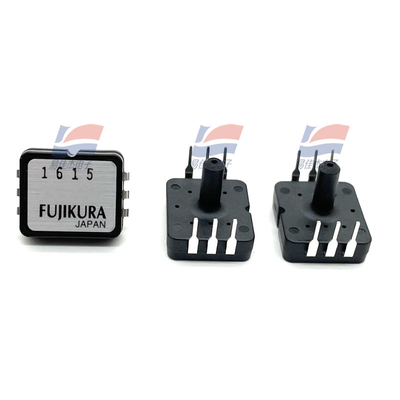

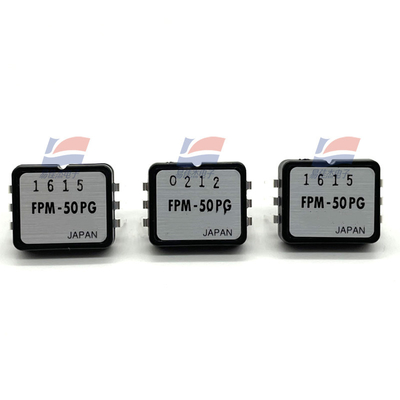

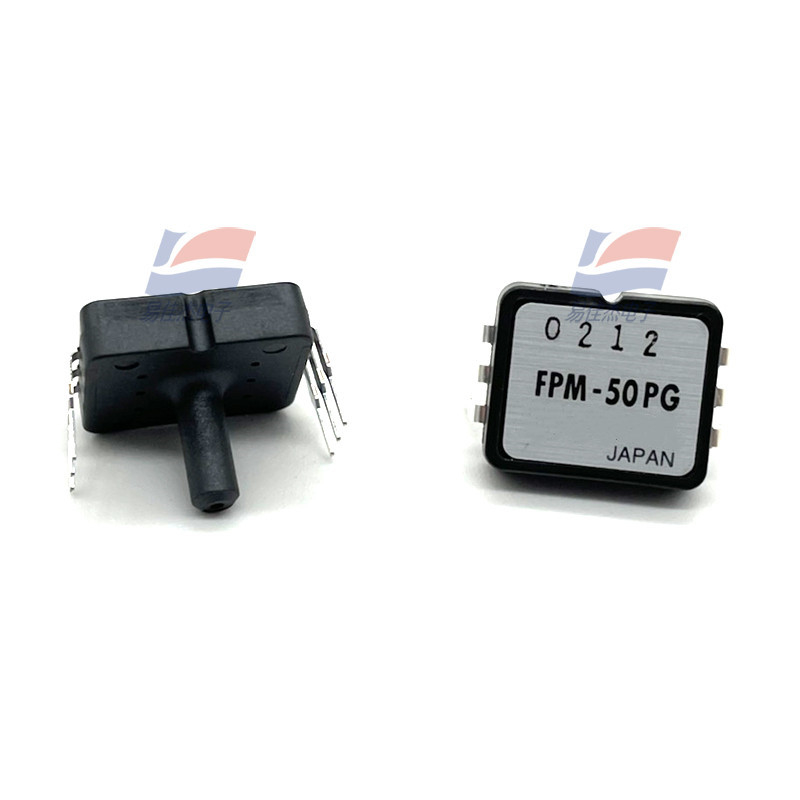

YJJ FPM-50PG 0~50psi αισθητήρας πίεσης για βιομηχανικές ιατρικές συσκευές

Περιγραφή του προϊόντος:

Ο αισθητήρας πίεσης FPM-50PG 0 ~ 50psi χρησιμοποιείται σε βιομηχανικές ιατρικές συσκευές

Χαρακτηριστικά:

Προδιαγραφές

Τμήμα 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG

Συνιστώμενες συνθήκες λειτουργίας

Τύπος πίεσης

Ονομαστική πίεση 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Μετρήσιμη περιοχή πίεσης -13.79

Περιοχή θερμοκρασίας 0 έως 50 βαθμούς Κελσίου

Μέσα πίεσης Μόνο μη διαβρωτικά αέρια (χωρίς υγρό)

ρεύμα διέγερσης (σταθερό) 1,5 mADC

Απόλυτη μέγιστη ικανότητα

Μέγιστη πίεση φορτίου Δύο φορές της ονομαστικής πίεσης

1.5 φορές

της αξιολόγησης

πίεση-

Μέγιστο ρεύμα διέγερσης 3,0 mADC

Θερμοκρασία λειτουργίας -20 έως 100 βαθμούς Κελσίου

Θερμοκρασία αποθήκευσης -40 έως 120°C

Υγρασία λειτουργίας 30 έως 80 (κατάσταση μη δροσιάς) % RH

Ηλεκτρικά χαρακτηριστικά (Κατάστατο ρεύματος κίνησης 1,5mA, θερμοκρασία περιβάλλοντος Ta=25°C)

Η τάση εξόδου διασύνδεσης 60 έως 140 mV (σε 0kPa έως ονομαστική πίεση)

Η τάση εκτόξευσης +/-20 (σε 0kPa) mV

Αντίσταση γέφυρας 4000 έως 6000 Ω

Χρόνος απόκρισης 2 (για την αναφορά) msec.

Ακριβότητα ΔΣΜ* +/-5

Μετρούμενη πίεση

εύρος ((kPa) Αριθμός τμήματος

-13,79 έως 13,79 FPM-02PG FPM-02PGR

-34,47 έως 34,47 FPM-05PG FPM-05PGR

- 48.26 έως 48.26 FPM-07PG FPM-07PGR

-98.07 έως 103.4 FPM-15PG FPM-15PGR

-98.07 έως 206.8 FPM-30PG FPM-30PGR

-98.07 έως 344.7 FPM-50PG FPM-50PGR

-98.07 έως 482.6 FPM-70PG FPM-70PGR

-98.07 έως 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 βαθμοί C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= επαναληφθείσα πίεση (kPa) T3= 50°C

Τεχνική μέθοδος

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Η τάση εξόδου σε πλήρη κλίμακα (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Η τάση εξόδου (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Αίσθηση θερμοκρασίας της τάσης εκτόξευσης (% FS)

TSO = {Μεγαλύτερο Ένα} / SV(25) x 100

ΜΕΓΡΑΝΟΣ ΜΕΡΑ = μεγαλύτερη απόλυτη τιμή από τις τιμές {Voff(0)-Voff(25)} και {Voff(50)-Voff(25)}

Συντελεστής θερμοκρασίας της τάσης εξόδου εύρους (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Γραμμικότητα (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Υστερέση πίεσης (% FS)

Φύση = {Voff ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 100 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓

Voff ↓ 25): Η τάση εξόδου σε σχέση με την P1 μετά από ένταση πίεσης P3.
