Λεπτομέρειες:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| Επισημαίνω: | Τσιπ ADC YJJ HX711,Ηλεκτρονικές Κλίμακες ADC Τσιπ,Χρησιμοποιείται για την παραγωγή ηλεκτρικών συλλεκτών. |
||
Περιγραφή του προϊόντος:

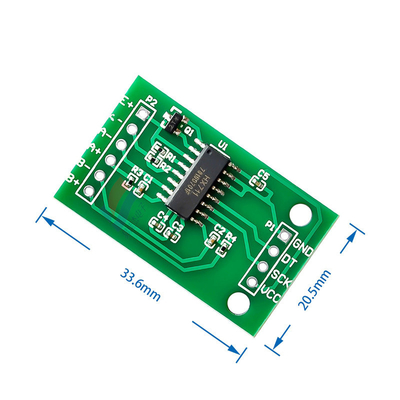

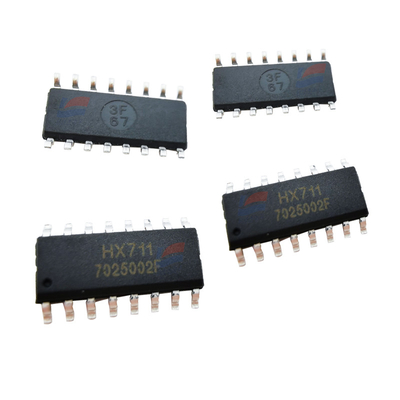

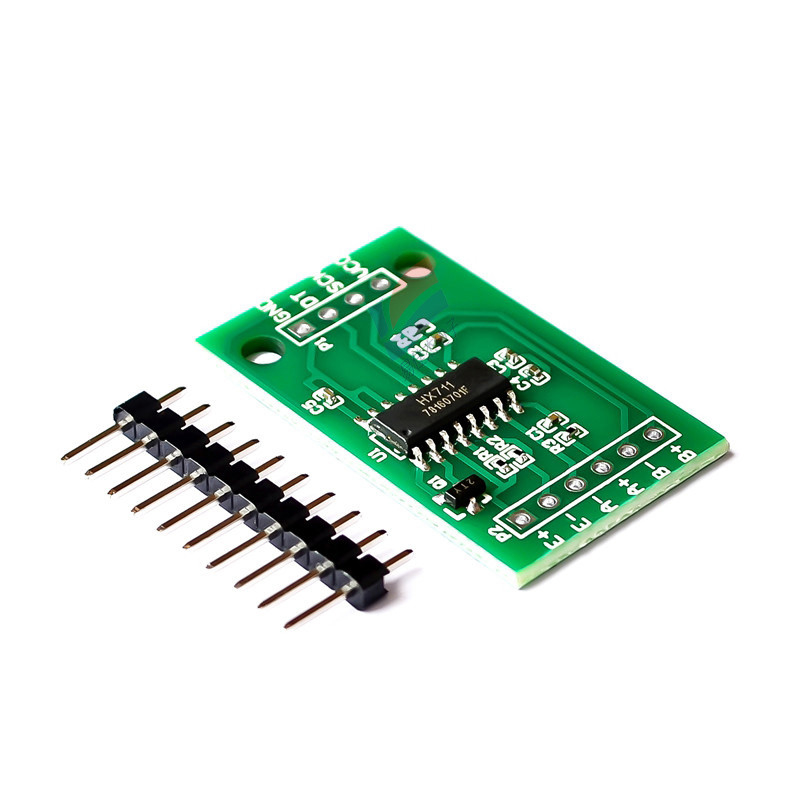

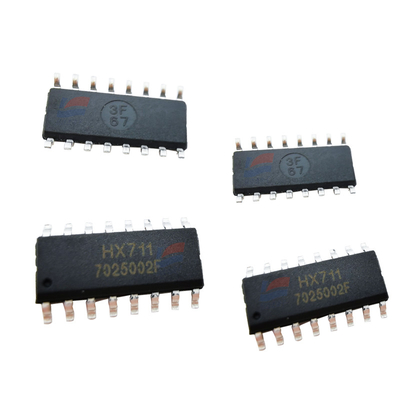

HX711 ADC Chip ADC 24-bit ADC για ηλεκτρονικές ζυγίδες
Χαρακτηριστικά:
Το HX711 είναι ένα τσιπ ADC που περιλαμβάνει έναν προεξισχυντή..Αυτές οι εξόδους είναι δύσκολο να επεξεργαστούν απευθείας από τον ελεγκτή, έτσι μπορούμε να χρησιμοποιήσουμε το HX711 IC,που λαμβάνει αυτά τα σήματα τάσης και παρέχει μια τυπική ψηφιακή τιμή που μπορεί να χρησιμοποιηθεί από τον μικροελεγκτήΤο τσιπ έχει ενσωματωμένο προεμφυλιστή ειδικά σχεδιασμένο για να χειρίζεται αυτές τις χαμηλές τάσεις.
HX711 Χαρακτηριστικά και προδιαγραφές
Δύο προαιρετικά διαχωριστικά κανάλια εισόδου
Ενεργός PGA χαμηλού θορύβου στο τσιπ με προαιρετικά κέρδη 32, 64 και 128
Ρυθμιστής ισχύος σε τσιπ για κυψέλη φορτίου και αναλογική παροχή ισχύος ADC
Οσκιλητήρας σε τσιπ χωρίς εξωτερικά εξαρτήματα και προαιρετικά εξωτερικούς κρυστάλλους
Ενεργοποίηση και επαναφορά του τσιπ
Απλός ψηφιακός έλεγχος και σειριακή διεπαφή: έλεγχος με πιν χωρίς προγραμματισμό
Προαιρετική ταχύτητα εξόδου δεδομένων 10SPS ή 80SPS
Και τα δύο 50 και 60Hz τροφοδοσίες ισχύος κατασταλεί
Καταναλώσεις ρεύματος: κανονική λειτουργία < 1,5mA, διακοπή ρεύματος < 1uA
Περιοχή τάσης τροφοδοσίας λειτουργίας: 2,6V έως 5,5V
Περιοχή θερμοκρασίας λειτουργίας: -40°C έως + 85°C
Πού να χρησιμοποιήσω το HX711
Για να μετρήσουμε το βάρος χρησιμοποιώντας μια κυψέλη φορτίου, συνήθως πρέπει να ρυθμίσουμε την παροχή ενέργειας, τον ενισχυτή εξόδου (για τη μείωση του θορύβου) και τον μετατροπέα ADC.Και οι τρεις αυτές λειτουργίες απαιτούν τρία ξεχωριστά κυκλώματα και εξαρτήματα.Ως εκ τούτου, μπορούμε να χρησιμοποιήσουμε το HX711 IC με όλες τις παραπάνω λειτουργίες χωρίς να αφαιρέσουμε σύνθετα κυκλώματα.
Προδιαγραφές:
| Πεδίο τάσης τροφοδοσίας λειτουργίας | 2.6V έως 5,5V |
| Περιοχή θερμοκρασίας λειτουργίας | -40°C έως + 85°C |
| Ταυτόχρονη απόρριψη | Ηλεκτρικές πηγές 50 και 60 Hz |
| Τρέχουσα κατανάλωση | κανονική λειτουργία < 1,5mA, διακοπή τροφοδοσίας < 1uA |
