Λεπτομέρειες:
|
| Γραμμικότητα: | Γραμμική έως 2000 ppm | Επαναληψιμότητα: | < ±2 ισοδύναμο CO |
|---|---|---|---|
| Συνιστώμενη αντίσταση φορτίου: | 10 Ωμ | Ανάλυση (εξαρτάται από την ηλεκτρονική): | < 0,5 ppm τυπικό |
| Πεδίο θερμοκρασίας: | -30°C έως +50°C | Πεδίο πίεσης: | 800 έως 1200 mbar |
| Λειτουργούσα σειρά υγρασίας: | 15% έως 90% RH | ||
| Επισημαίνω: | αισθητήρας αερίου μονοξειδίου του άνθρακα μακράς διάρκειας ζωής,αισθητήρας αερίου μονοξειδίου του άνθρακα μικρού όγκου |
||
Περιγραφή του προϊόντος:

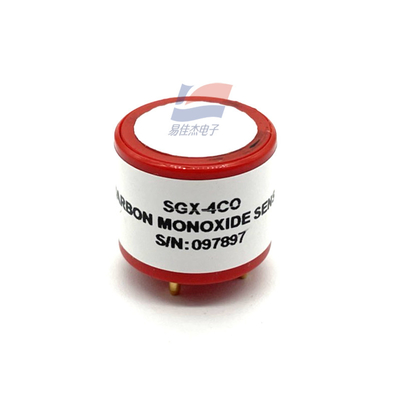

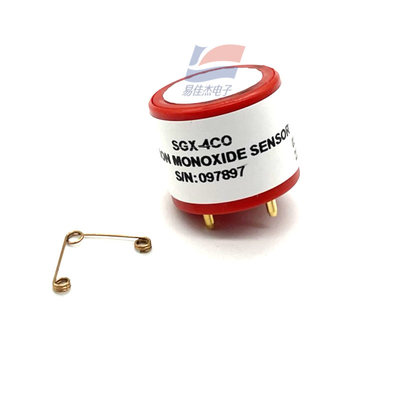

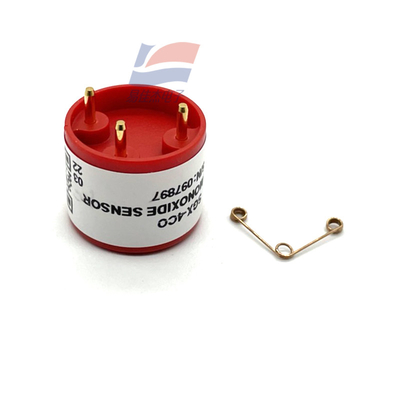

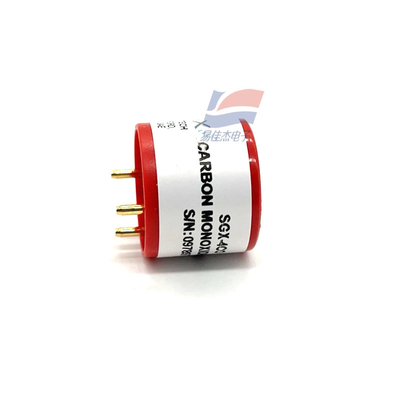

SGX-4CO μικρού όγκου μακράς ζωής αισθητήρα αερίου μονοξειδίου του άνθρακα χρησιμοποιείται για τους καταναλωτές ανιχνευτές αερίων καπνού
Χαρακτηριστικά:
Η SGX ειδικεύεται στην ανάπτυξη και την παραγωγή αισθητήρων ποιότητας του αέρα, το SGX-4CO είναι ένας μικρού μεγέθους, μακράς διάρκειας αισθητήρας αερίου μονοξειδίου του άνθρακα κατάλληλος για εφαρμογές ανιχνευτών καπνού για καταναλωτές.
Ο ηλεκτροχημικός αισθητήρας αερίου πρέπει να παρέχει σταθερή προκατάληψη μεταξύ του ηλεκτροδίου αισθητήρα και του ηλεκτροδίου αναφοράς.Έτσι η προκατάληψη είναι γενικά σταθεροποιημένη με τον έλεγχο του ηλεκτρόδου Counter με το op ampΟ αισθητήρας είναι μια έξοδος ρεύματος, αν και το μέγεθος του ρεύματος είναι ανάλογο με τη συγκέντρωση του αερίου, αλλά η τιμή είναι πολύ μικρή,Έτσι ένας αμοιβαίος ενισχυτής αντίστασης είναι απαραίτητο για να παρέχει την ενίσχυση του ρεύματος και να μετατρέψει την τάση στο MCU και άλλες μονάδες επεξεργασίαςΤο κύκλωμα του ενισχυτή συχνά χρειάζεται επίσης να επιτύχει μηδενικές ρυθμίσεις και χρόνους μεγέθυνσης,και η έξοδος τάσης που αντιπροσωπεύει τη συγκέντρωση του αερίου πρέπει επίσης να συλλέξει πληροφορίες θερμοκρασίας και πίεσης για να αντισταθμίσει.
Το SGX-4CO έχει τάση παρακλίωσης Vref 0, και ο ενισχυτής λειτουργίας U1.2 ελέγχει το ηλεκτρόδιο Counter για να διατηρεί τη σταθερή παρακλίωση σε 0.Η αντίσταση 10 Ωμ του R2 και η ισοδύναμη χωρητικότητα μέσα στον αισθητήρα σχηματίζουν ένα κύκλωμα ταλαντώσεων RC για τη βελτίωση του χρόνου απόκρισης του αισθητήρα. R3 ενίσχυση ελέγχου αντίστασης, η ευαισθησία ρεύματος του SGX-4CO είναι 30nA/ppm, έτσι η ευαισθησία εξόδου κυκλώματος είναι 25K*30nA/ppm=0.75mV/ppm,πρέπει να δίνεται προσοχή στην ευαισθησία εξόδου πολλαπλασιασμένη επί το μέγιστο εύρος μέτρησης των 500 ppm, η οποία δεν πρέπει να υπερβαίνει το 1.3V, διαφορετικά η ισχύς δεν μπορεί να καλύψει ολόκληρο το εύρος μέτρησης.
SΠροδιαγραφές:
| Πεδίο | 0 ¢ 2000 ppm |
| Σήμα εξόδου | 70 ± 20nA / ppm |
| Τυπικό εύρος βάσης | ±2 ppm ισοδύναμο CO |
| Δυνατότητα φίλτρου | > 20 000 ppm Ώρες |
| T90 Χρόνος απόκρισης | < 30 δευτερόλεπτα |
| Μέγιστη υπερφόρτωση | 5000 ppm |
