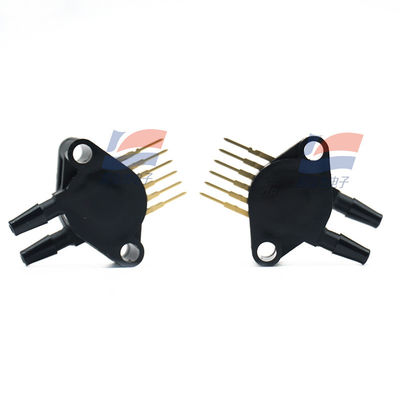

YJJ MPX5700DP Αισθητήρας Διαφορικής Πίεσης 0–700kPa για Βιομηχανικό Αυτοματισμό

Περιγραφή προϊόντος:

Αισθητήρας Διαφορικής Πίεσης YJJ MPX5700DP 0–700kPa για Βιομηχανικό Αυτοματισμό

Χαρακτηριστικά:

Αισθητήρας διαφορικής πίεσης διπλής θύρας, τροφοδοσίας 5V, ενσωματωμένης αντιστάθμισης, εύρους 0–700 kPa, αναλογικής τάσης εξόδου (0,2–4,7 V), ενσωματωμένης αντιστάθμισης θερμοκρασίας και βαθμονόμησης, κατάλληλος για σενάρια μέτρησης διαφορικής πίεσης / πίεσης μέτρησης / απόλυτης πίεσης μέσης προς υψηλή.

Βασικές παράμετροι (γρήγορη επισκόπηση) Πίνακας

Στοιχείο παραμέτρου Τυπική / Οριακή τιμή Επεξήγηση

Τύπος πίεσης Διαφορική πίεση / Πίεση μέτρησης / Απόλυτη πίεση (πολλαπλές διαμορφώσεις

ίδια σειρά) Διπλές θύρες, ικανές να μετρούν τη διαφορά πίεσης και στα δύο άκρα ή την πίεση μέτρησης μονής θύρας. Ημιαγωγός

Εύρος 0–700 kPa (0–101,5 psi) Μέτρηση μέσης προς υψηλής πίεσης, που καλύπτει βιομηχανικά / αυτοκινητοβιομηχανικά σενάρια

Τροφοδοσία 4,75–5,25 VDC (τυπική 5 V) Αναλογική έξοδος, γραμμικά αντιστοιχισμένη με την τροφοδοσία

Εύρος εξόδου 0,20–4,70 V 0 kPa αντιστοιχεί σε 0,2 V, 700 kPa αντιστοιχεί σε 4,7 V

Ευαισθησία 6,4 mV/kPa Βολική γραμμική μετατροπή

Ακρίβεια / Γραμμικότητα ±2,5 %FS Ενσωματωμένη αντιστάθμιση, δεν απαιτείται επιπλέον επεξεργασία μετατόπισης θερμοκρασίας

Χρόνος απόκρισης 1 ms (10%–90%) Γρήγορη δυναμική απόκριση

Θερμοκρασία λειτουργίας -40 έως +125 ℃ Ευρύ εύρος θερμοκρασίας κατάλληλο για βιομηχανικές / αυτοκινητοβιομηχανικές / εξωτερικές εφαρμογές

Υπερπίεση / Θραύση 2800 kPa (406 psi) / 3500 kPa Ανθεκτικό σε κακή χρήση και μηχανικούς κραδασμούς

Συσκευασία 6 ακίδων SIP (τοποθέτηση μέσω οπής) Διπλές ανεστραμμένες θύρες γάντζου, εύκολες για σύνδεση πίεσης

Ρεύμα λειτουργίας ≤10 mA Μέτρια κατανάλωση ενέργειας

Αρχή και χαρακτηριστικά

Χρησιμοποιώντας έναν ανιχνευτή τάσης διάτμησης από πυρίτιο MEMS τύπου αντίστασης, η παραμόρφωση του διαφράγματος αλλάζει την αντίσταση της γέφυρας και η έξοδος αντιστοιχεί γραμμικά στην πίεση. Ημιαγωγός.

Ενσωματωμένη διαμόρφωση σήματος, αντιστάθμιση θερμοκρασίας και βαθμονόμηση, υψηλή ολοκλήρωση, άμεση έξοδος χρησιμοποιήσιμου αναλογικού σήματος, μειώνοντας το κόστος σχεδιασμού του συστήματος.

Υποστηρίζει τρεις τρόπους μέτρησης διαφορικής πίεσης, πίεσης μέτρησης και απόλυτης πίεσης (διαφορετικά μοντέλα στην ίδια σειρά), κατάλληλο για διάφορες απαιτήσεις εφαρμογής. Ημιαγωγός. Κύριος σκοπός

Βιομηχανικός Αυτοματισμός: Παρακολούθηση Πίεσης Υδραυλικών/Αεροσυστημάτων, Ανίχνευση Διαφορικού Πίεσης σε Αγωγο, Διάγνωση Διαρροών, Έλεγχος Πίεσης Αέρα HVAC, Ασφάλεια Διεργασιών.

Ηλεκτρονικά Αυτοκινήτων: Πίεση Εισαγωγής Κινητήρα, Σύστημα Φρένων, Παρακολούθηση Πίεσης Ελαστικών, Πίεση Λαδιού Κιβωτίου Ταχυτήτων, Ανίχνευση Πίεσης Μεταεπεξεργασίας Εξαγωγής.

Ιατρικός Εξοπλισμός: Πίεση Αεραγωγού Αναπνευστήρα, Αρνητική Πίεση Παροχέτευσης, Έλεγχος Πίεσης Αντλίας Έγχυσης, Μονάδα Διαφορικής Πίεσης Οθόνης.

Μηχανήματα Κατασκευών και Ασφάλεια: Παρακολούθηση Πίεσης Υδραυλικού Εκσκαφέα / Γερανού, Πίεση Νερού Συστήματος Πυρόσβεσης, Συναγερμός Διαρροής και Μέτρηση Στάθμης Υγρού.

Συμβουλές Επιλογής και Χρήσης

Ίδια σειρά με το MPX10DP (0–10 kPa), με σημαντική διαφορά εύρους. Επιλέξτε με βάση το πραγματικό εύρος πίεσης.

Άμεση τροφοδοσία συστήματος 5V, έξοδος απευθείας συνδεδεμένη με το ADC του MCU, χωρίς την ανάγκη σύνθετης διαμόρφωσης σήματος.

Προσοχή στην κατεύθυνση κατά τη χρήση παρακολούθησης πίεσης διπλής θύρας. Αντίστροφη διαφορά πίεσης μπορεί να επηρεάσει την ακρίβεια μέτρησης. Αποφύγετε την εγκατάσταση όπου οι θύρες υπόκεινται σε παραμόρφωση από δυνάμεις.

Η ακρίβεια εξακολουθεί να πληροί ±2,5% FS σε ευρύ εύρος θερμοκρασίας, κατάλληλο για βιομηχανικές και αυτοκινητοβιομηχανικές εφαρμογές.
