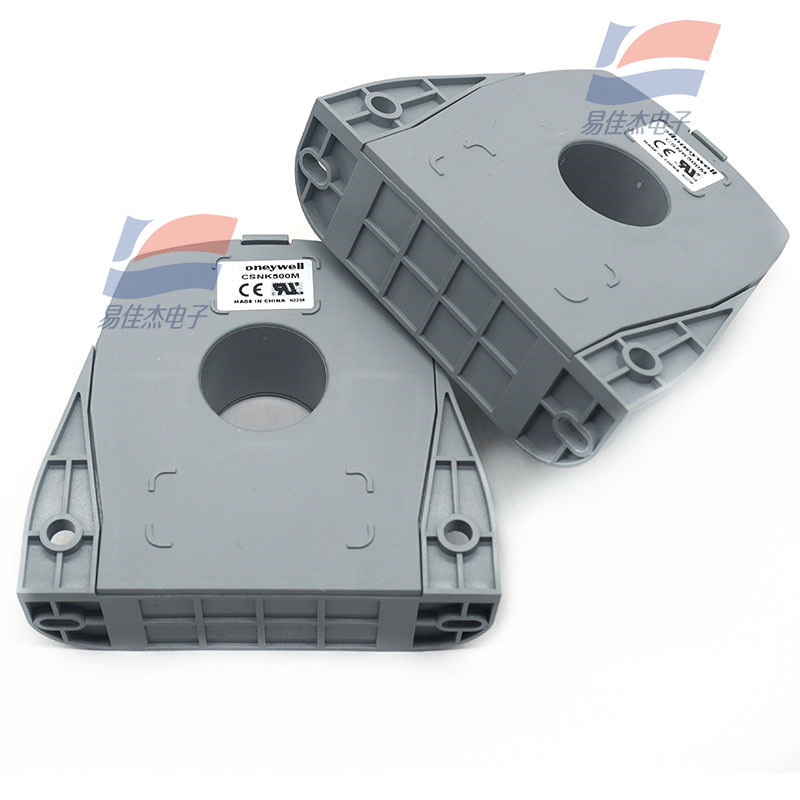

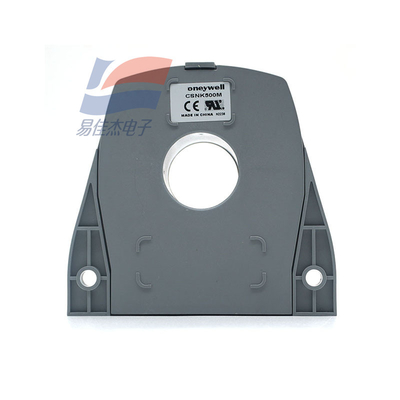

CSNK500M η ηλεκτρονική όργανο μέτρησης ανιχνεύει τον τρέχοντα αισθητήρα κλειστών βρόγχων ±1200A

Χαρακτηριστικά γνωρίσματα:

CSNK500M τρέχων αισθητήρας κλειστών βρόγχων βασισμένος στη μαγνητική αρχή αποζημιώσεων. Η ηλεκτρική άκρη μεταξύ των αρχικών και δευτεροβάθμιων κυκλωμάτων μπορεί να μετρήσει το ρεύμα συνεχούς ρεύματος, εναλλασσόμενου ρεύματος και σφυγμού.

1. Ηλεκτρικές παράμετροι

Εκτιμημένο ρεύμα: 500A.t (που εκτιμάται RMS)

Μέτρηση της σειράς: 0~±1200A.t (συνεχές ρεύμα)

: 0~±127 ** .t (μέγιστο ρεύμα εναλλασσόμενου ρεύματος)

Αντίσταση μέτρου (σε 70°C): Rm ελάχιστο Rm ανώτατο

With±15V, at±500A.t Max: 0ohm 75ohm

at±1000A.t Max: 0ohm 10ohm

With±18V, at±500A.t Max: 0ohm 100ohm

at±127 ** .t Max: 0ohm 5ohm

Ρεύμα αναλογικής παραγωγής (σε 500A): 100mA

Αναλογία των στροφών: 1/5000

** * (25°C): καλύτερα από ±0.50%ln

Τάση ανεφοδιασμού: ±15~18VDC (±5%)

Αρχική δευτεροβάθμια άκρη: 6KVrms/50KHz/1min

2. Φύλο-δυναμικές παράμετροι

Μηδέν αντισταθμίζει το ρεύμα (25°C): καλύτερα από ±0.20mA

Τρέχουσα κλίση θερμοκρασίας δυσαναλογίας (0~70°C): καλύτερα από ±0.30mA

Γραμμικότητα: καλύτερα από ±0.10%

Χρόνος απόκρισης: Καλύτερα από 1μs

Εύρος ζώνης: DC~100 KHz

dl/dT ακολουθεί: Καλύτερα από 100A/μs

3. Τεχνικοί δείκτες

Λειτουργούσα σειρά θερμοκρασίας: -40~85°C

Σειρά θερμοκρασίας αποθήκευσης: -40~90°C

Ρεύμα κατανάλωσης ισχύος: 20mA συν το ρεύμα παραγωγής

Δευτεροβάθμια εσωτερική αντίσταση (+70°C): 50Ω

Κατοικία αισθητήρων: πλαστική κατοικία με την άκρη

Μορφή εγκατάστασης: συνδετήρας καρφιτσών 4

Προδιαγραφές:
