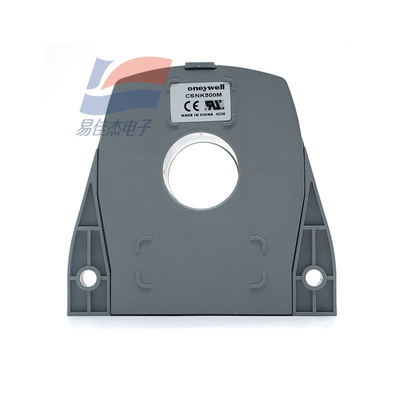

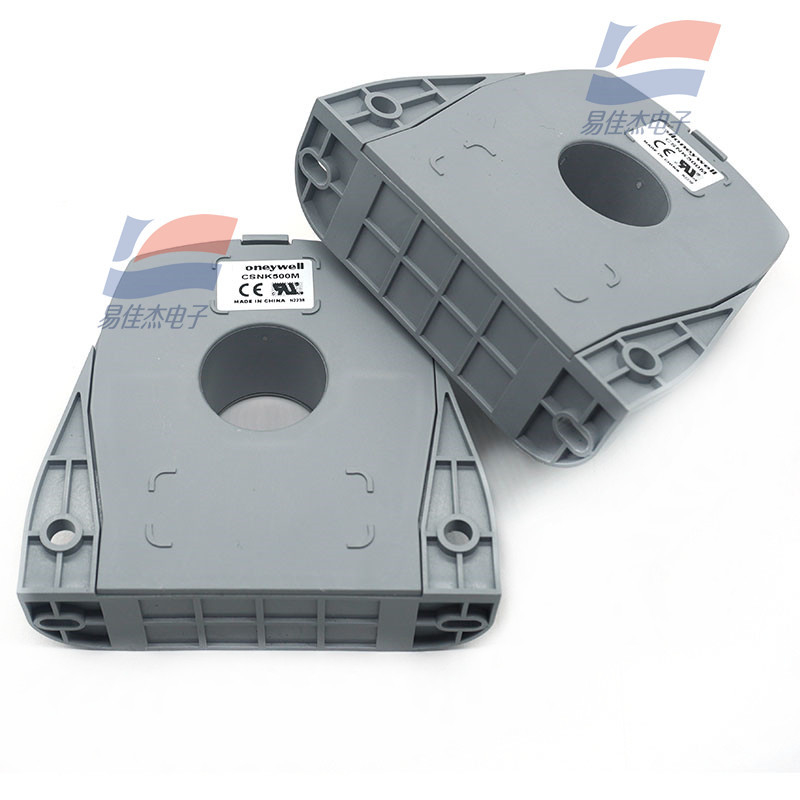

Αισθητήρες Ρεύματος Επιφανειακής Συναρμολόγησης CSNK500M Κλειστού Βρόχου Ηλεκτρονικής Μέτρησης Ανίχνευσης

CSNK500M Πίνακα τοποθέτηση σημερινών αισθητήρων κλειστό βρόχο ηλεκτρονικών ανιχνευτών μέτρησης

Χαρακτηριστικά:

Ο αισθητήρας ρεύματος κλειστού βρόχου CSNK500M βασίζεται στην αρχή της μαγνητικής αντιστάθμισης.

1Ηλεκτρικές παραμέτρους

Κατηγοριοποιημένο ρεύμα: 500A.t rms (κατηγοριοποιημένο)

Πεδίο μέτρησης: 0~±1200A.t ((αδιάλειπτο ρεύμα)

: 0~±127**.t ((Περιφερειακό ρεύμα αέρα)

Αντίσταση μέτρησης (σε 70°C): Rm min Rm max

Με ± 15V, σε ± 500A.t Max: 0ohm 75ohm

σε ± 1000A.t Max: 0ohm 10ohm

Με ± 18V, σε ± 500A.t Max: 0ohm 100ohm

σε ± 127**.t Max: 0ohm 5ohm

Αναλογικό ρεύμα εξόδου (σε 500A): 100mA

Αναλογία στροφών: 1/5000

** * (25°C): καλύτερα από ±0,50%l

Η τάση τροφοδοσίας: ±15~18VDC ((±5%)

Πρωτογενής δευτερογενής άκρη: 6KVrms/50KHz/ 1min

2Δυναμικές παράμετροι φύλου

Μηδενικό ρεύμα εκτόξευσης (25°C): καλύτερο από ±0,20mA

Η μετατόπιση θερμοκρασίας ρεύματος ανισορροπίας (0~70°C): καλύτερη από ±0,30mA

Γραμμικότητα: καλύτερη από ±0,10%

Χρόνος απόκρισης: Καλύτερος από 1μs

Διάφραξη ζώνης: DC~100 KHz

dl/dT ακολουθεί: Καλύτερο από 100A/μs

3Τεχνικοί δείκτες

Περιοχή θερμοκρασίας λειτουργίας: -40~85°C

Περιοχή θερμοκρασίας αποθήκευσης: -40~90°C

ρεύμα κατανάλωσης ισχύος: 20mA συν ρεύμα εξόδου

Δευτερογενής εσωτερική αντίσταση (+70°C): 50Ω

Σώμα αισθητήρα: πλαστικό κάλυμμα με άκρη

Φόρμα εγκατάστασης: συνδετήρας 4 πινών

Προδιαγραφές:
