Λεπτομέρειες:
|
| Πλήρης - έκταση κλίμακας (3): | VFSS 45 60 90 MV | Όφσετ (4): | Voff 0 20 35 MV |
|---|---|---|---|
| Ευαισθησία: | 1.2 — mV/kPa | Γραμμικότητα (5): | – 0,6 — 0.4% VFSS |
| Υστέρηση πίεσης (5) (kPa 0 έως 50): | ± 0,1 — %VFSS | ||
| Επισημαίνω: | MPX53D αισθητήρας πίεσης πυριτίου |
||
Περιγραφή προϊόντων:

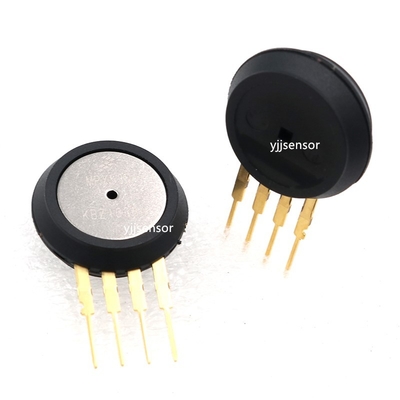

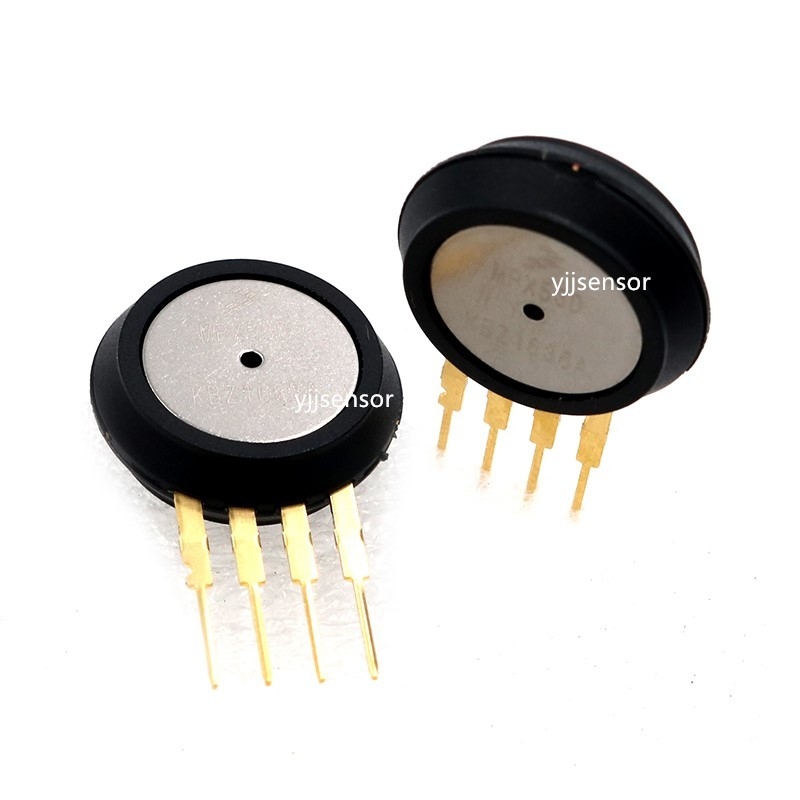

Αισθητήρας πίεσης πυριτίου MPX53D 0-50 Kpa (0-7.25PSi) ανεπανόρθωτος
Χαρακτηριστικά γνωρίσματα:
Ο piezoresistive αισθητήρας πίεσης πυριτίου MPX53 παρέχει πολύ ακριβής και γραμμικός
παραγωγή τάσης — άμεσα ανάλογος προς την εφαρμοσμένη πίεση. Αυτό το τυποποιημένο, χαμηλότερο κόστος,
ανεπανόρθωτοι κατασκευαστές αδειών αισθητήρων για να σχεδιάσει και να προσθέσει εξωτερικό τους
ρυθμίζοντας δίκτυα αντιστάθμισης και σημάτων θερμοκρασίας. Τεχνικές αποζημιώσεων
απλοποιείται λόγω της προβλεψιμότητας του ενιαίου μετρητή πίεσης στοιχείων της Motorola
σχέδιο.
Χαμηλότερο κόστος
Κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας πίεση κουράς πυριτίου - σχέδιο μετρητών πίεσης
Αναλογιομετρικός για να παρέχει την τάση
Εύχρηστες επιλογές συσκευασίας μεταφορέων τσιπ
έκταση 60 MV (τύπος)
Επιλογές διαφορικού και μετρητών
Παραδείγματα εφαρμογής
Έλεγχος Κινήματος αέρα
Περιβαλλοντικά συστήματα ελέγχου
Ισόπεδοι δείκτες
Ανίχνευση διαρροών
Ιατρική ενοργάνωση
Βιομηχανικοί έλεγχοι
Πνευματικά συστήματα ελέγχου
Ρομποτική
Το σχήμα 1 παρουσιάζει μια σχηματική αναπαράσταση των εσωτερικών στοιχείων κυκλώματος
στο αυτόνομο τσιπ αισθητήρων πίεσης.
Προδιαγραφές:
| Υπερπίεση (8) (P1 > P2) | Pmax 200 kPa |
| Πίεση έκρηξης (8) (P1 > P2) | Pburst 500 kPa |
| Θερμοκρασία αποθήκευσης | Tstg – 40 έως +125 °C |
| Λειτουργούσα θερμοκρασία | TA – 40 έως +125 °C |
| Σειρά πίεσης (1) | ΣΚΑΣΤΕ 0 — kPa 50 |
| Τάση ανεφοδιασμού (2) | ΕΝΑΝΤΙΟΝ — 3.0 6,0 Vdc |
| Ρεύμα ανεφοδιασμού | Io — 6.0 — mAdc |
