Λεπτομέρειες:
|
| Τάση ανεφοδιασμού (2): | ΕΝΑΝΤΙΟΝ — 10 16 Vdc | Ρεύμα τροφοδοσίας: | Io — 6.0 — mAdc |
|---|---|---|---|
| Πλήρης - έκταση κλίμακας (3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 MV | Ευαισθησία: | 0,4 — mV/kPa |
| Υστέρηση πίεσης (5) (kPa 0 έως 100): | ±0.1 — %VFSS | ||
| Επισημαίνω: | 14.5Psi αισθητήρας πίεσης,MPX2100D αισθητήρας πίεσης |
||
Περιγραφή προϊόντων:

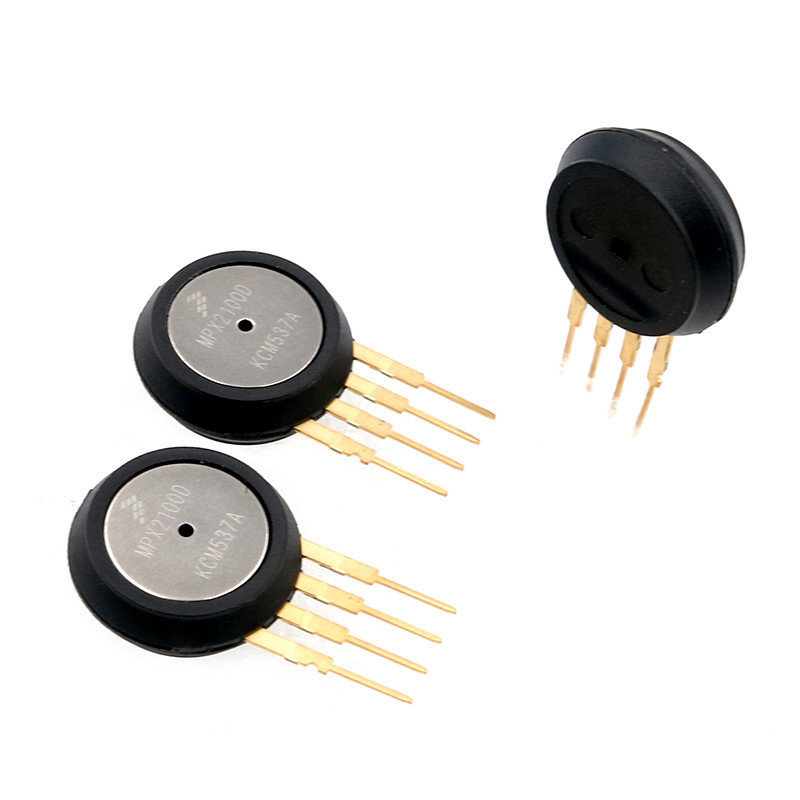

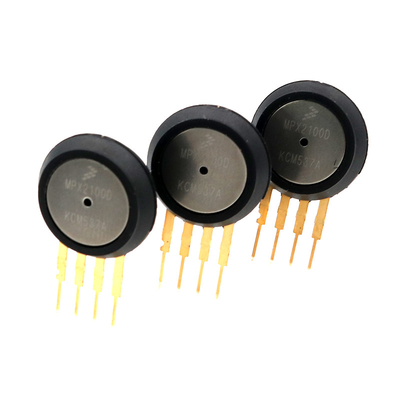

Kpa 0-100 MPX2100D (0-14.5PSi) με τον αντισταθμιστικό αισθητήρα πίεσης
Χαρακτηριστικά γνωρίσματα:
Η συσκευή σειράς MPX2100 είναι αισθητήρες μιας piezoresistive πίεσης πυριτίου που παρέχουν το α
υπερβολικά ακριβής και γραμμική παραγωγή τάσης — άμεσα ανάλογος προς την εφαρμοσμένη πίεση.
Ο αισθητήρας είναι ένα ενιαίο, μονολιθικό διάφραγμα πυριτίου με το μετρητή πίεσης και μια επίστρωση
ενσωματωμένο δίκτυο -τσιπ αντιστατών. Το τσιπ είναι λέιζερ που τακτοποιείται για την ακριβή έκταση και το όφσετ
βαθμολόγηση και αποζημίωση θερμοκρασίας.
Θερμοκρασία που αντισταθμίζεται άνω των 0°C σε +85°C
Μοναδική πίεση κουράς πυριτίου - μετρητής πίεσης
Εύχρηστες επιλογές συσκευασίας μεταφορέων τσιπ
Διαθέσιμος στις απόλυτες, διαφορικές και διαμορφώσεις μετρητών
Αναλογιομετρικός για να παρέχει την τάση
Γραμμικότητα ±0.25% (MPX2100D)
Παραδείγματα εφαρμογής
Ελεγκτές αντλιών/μηχανών
Ρομποτική
Ισόπεδοι δείκτες
Ιατρικά διαγνωστικά
Μετατροπή πίεσης
Βαρόμετρα
Υψομετρητές
Το σχήμα 1 επεξηγεί ένα διάγραμμα φραγμών των εσωτερικών στοιχείων κυκλώματος στον αυτόνομο
τσιπ αισθητήρων πίεσης.
Προδιαγραφές:
| Υπερπίεση (8) (P1 > P2) | Pmax 200 kPa |
| Πίεση έκρηξης (8) (P1 > P2) | Pburst 1000 kPa |
| Θερμοκρασία αποθήκευσης | Tstg – 40 έως +125 °C |
| Λειτουργούσα θερμοκρασία | TA – 40 έως +125 °C |
| Σειρά πίεσης (1) | ΣΚΑΣΤΕ 0 — kPa 100 |
