Λεπτομέρειες:
|
| Μέγιστη πίεση (P1 - P2): | Pmax 400 kPa | Θερμοκρασία αποθήκευσης: | Tstg – 40° σε +125° °C |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | TA – 40° σε +125° °C | Σειρά πίεσης: | ΣΚΑΣΤΕ 15 — kPa 115 |
| Τάση ανεφοδιασμού (1): | ΕΝΑΝΤΙΟΝ 4,85 5,1 5,35 Vdc | ||
| Επισημαίνω: | Ανιχνευτής απόλυτης πίεσης αυτοκινήτου |
||
Περιγραφή προϊόντων:

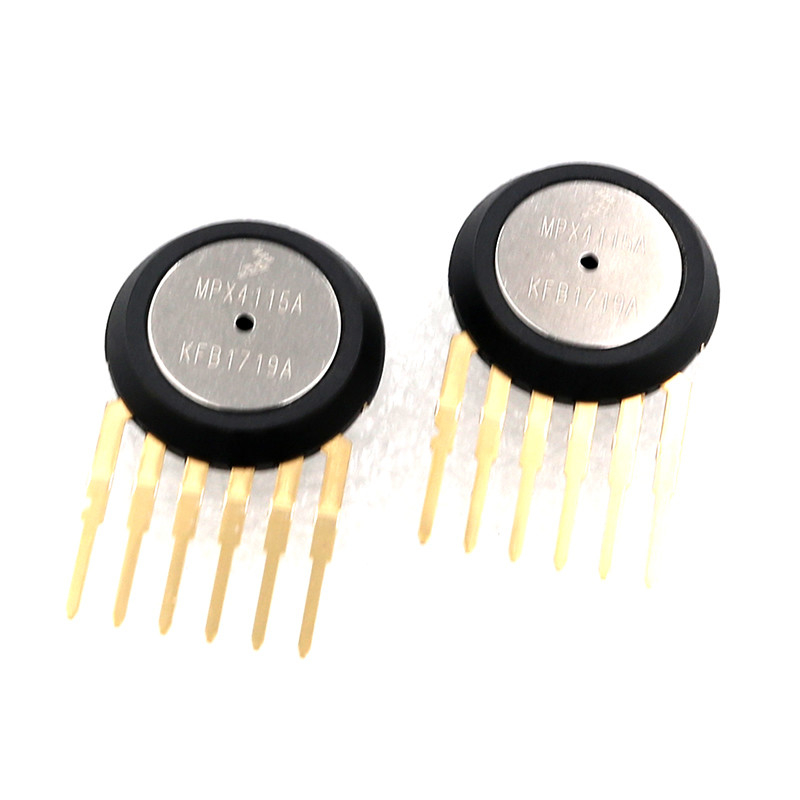

Αυτοκίνητος πολλαπλός αισθητήρας απόλυτης πίεσης MPX4115A 0-105kpa
Χαρακτηριστικά γνωρίσματα:
Ο αισθητήρας σειράς MPX4115A/MPXA4115A της Motorola ενσωματώνει το -τσιπ, διπολικοί op amp
δίκτυα αντιστατών στοιχείων κυκλώματος και λεπτών ταινιών για να παρέχει ένα υψηλές σήμα παραγωγής και μια θερμοκρασία
αποζημίωση. Ο μικρός τύπος και η υψηλή αξιοπιστία της ολοκλήρωσης -τσιπ κάνουν
Αισθητήρας πίεσης της Motorola μια λογική και οικονομική επιλογή για το σχεδιαστή συστημάτων.
Ο piezoresistive μετατροπέας σειράς MPX4115A/MPXA4115A είναι μια κατάσταση προόδου,
μονολιθικός, σήμα που ρυθμίζεται, αισθητήρας πίεσης πυριτίου. Αυτός ο αισθητήρας συνδυάζει προηγμένος
micromachining τεχνικές, επιμετάλλωση λεπτών ταινιών, και διπολικός ημιαγωγός που επεξεργάζεται
παρέχετε ένα ακριβές, υψηλού επιπέδου σήμα αναλογικής παραγωγής που είναι ανάλογο προς την εφαρμοσμένη πίεση.
Το σχήμα 1 παρουσιάζει διάγραμμα φραγμών των εσωτερικών στοιχείων κυκλώματος που ενσωματώνονται σε μια πίεση
τσιπ αισθητήρων.
1.5% μέγιστο λάθος άνω των 0° σε 85°C
Ιδανικά ταιριαγμένος για το μικροεπεξεργαστή ή το μικροελεγκτή
Βασισμένα συστήματα
Θερμοκρασία που αντισταθμίζεται από – 40° σε +125°C
Ανθεκτικό εποξικό στοιχείο Unibody ή θερμοπλαστικός
(ΜΑΔ) η επιφάνεια τοποθετεί τη συσκευασία
Παραδείγματα εφαρμογής
Υψομετρητές αεροπορίας
Βιομηχανικοί έλεγχοι
Έλεγχος μηχανών
Καιρικοί σταθμοί και συσκευές καιρικής υποβολής εκθέσεων
Προδιαγραφές:
| Ρεύμα ανεφοδιασμού | Io — 7.0 mAdc 10 |
|
Ελάχιστη πίεση που αντισταθμίζεται (2) (0 σε 85°C) @ ΕΝΑΝΤΙΟΝ = 5,1 βολτ |
Voff 0,135 0,204 0,273 Vdc |
|
Πλήρης - παραγωγή κλίμακας (3) (0 σε 85°C) @ ΕΝΑΝΤΙΟΝ = 5,1 βολτ |
VFSO 4,725 4,794 4,863 Vdc |
|
Πλήρης - έκταση κλίμακας (4) (0 σε 85°C) @ ΕΝΑΝΤΙΟΝ = 5,1 βολτ |
VFSS 4,521 4,590 4,659 Vdc |
| Ακρίβεια (5) (0 σε 85°C) | ± 1.5% VFSS |
