Λεπτομέρειες:
|
| Ευαισθησία: | V/P — 6.4 — mV/kPa | Χρόνος απόκρισης (7): | TR — 1.0 — κα |
|---|---|---|---|
| Ρεύμα πηγής παραγωγής στο σύνολο - παραγωγή κλίμακας: | IO+ — 0,1 — mAdc | Χρόνος προθέρμανσης (8): | 20 — κα |
| Βάρος, βασικό στοιχείο (περίπτωση 867): | 4,0 γραμμάρια | ||
| Επισημαίνω: | Αισθητήρας πίεσης ενίσχυσης σήματος,Αισθητήρας υψηλής πίεσης εξόδου |
||
Περιγραφή προϊόντων:

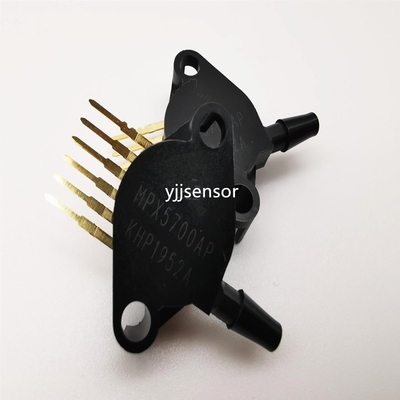

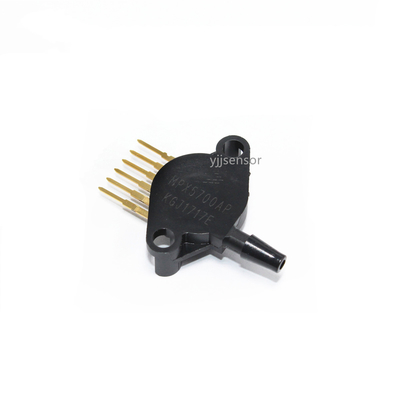

Αποζημίωση θερμοκρασίας kpa 0-700 MPX5700AP (0-100 PSI) και ενσωματωμένος υψηλός αισθητήρας πίεσης παραγωγής σημάτων ενίσχυση
Χαρακτηριστικά γνωρίσματα:
Ο piezoresistive μετατροπέας σειράς MPX5700 είναι ένα μονολιθικό πυρίτιο κατάστασης προόδου
αισθητήρας πίεσης που σχεδιάζεται για ένα ευρύ φάσμα των εφαρμογών, αλλά ιδιαίτερα εκείνοι
χρησιμοποίηση ενός μικροελεγκτή ή ενός μικροεπεξεργαστή με τις εισαγωγές A/D. Αυτό κατοχύρωσε με δίπλωμα ευρεσιτεχνίας, ενιαίος
ο μετατροπέας στοιχείων συνδυάζει τις προηγμένες micromachining τεχνικές, λεπτή επιμετάλλωση,
και διπολική επεξεργασία για να παρέχει ένα ακριβές, υψηλού επιπέδου σήμα αναλογικής παραγωγής αυτό
είναι ανάλογος προς την εφαρμοσμένη πίεση.
2.5% μέγιστο λάθος άνω των 0° σε 85°C
Ιδανικά ταιριαγμένος για το μικροεπεξεργαστή ή τα μικροελεγκτής-βασισμένα συστήματα
Διαθέσιμος στις απόλυτες, διαφορικές και διαμορφώσεις μετρητών
Κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας πίεση κουράς πυριτίου - μετρητής πίεσης
Ανθεκτικό εποξικό στοιχείο Unibody
Το σχήμα 3 επεξηγεί ότι ο διαφορικός/μετρά το βασικό μεταφορέα τσιπ
(Περίπτωση 867). Ένα πήκτωμα fluorosilicone απομονώνει την επιφάνεια κύβων
και δεσμοί καλωδίων από το περιβάλλον, επιτρέποντας
σήμα πίεσης που διαβιβάζεται στο διάφραγμα αισθητήρων.
(Για τη χρήση MPX5700D σε μια υψηλή πίεση, κυκλική εφαρμογή,
συμβουλευθείτε το εργοστάσιο.)
Προδιαγραφές:
| Διαφορικός 1) μετρητής σειράς πίεσης (, διαφορικό: MPX5700D απόλυτος: MPX5700A | ΣΚΑΣΤΕ 0-15 — 700-700kPa |
| Τάση ανεφοδιασμού (2) | ΕΝΑΝΤΙΟΝ 4,75 5,0 5,25 Vdc |
| Ρεύμα ανεφοδιασμού | Io – mAdc 7,0 10 |
|
Μηδέν μετρητής όφσετ πίεσης 3) (, διαφορικό: (0 σε 85°C) Απόλυτος (0 σε 85°C) |
Voff 0,088 0,184 0,2 0,313 0,409 Vdc |
| Πλήρης - παραγωγή κλίμακας (4) (0 σε 85°C) | VFSO 4,587 4,7 4,813 Vdc |
| Πλήρης - έκταση κλίμακας (5) (0 σε 85°C) | VFSS — 4.5 — Vdc |
| Ακρίβεια (6) (0 σε 85°C) | ± 2.5% VFSS |
