Λεπτομέρειες:
|
| Υστέρηση πίεσης (5) (kPa 0 έως 100): | ±0.1 — %VFSS | Υστέρηση θερμοκρασίας (5) (– 40°C σε +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Επίδραση θερμοκρασίας στο σύνολο - έκταση κλίμακας (5): | TCVFSS – 1,0 — 1.0% VFSS | Επίδραση θερμοκρασίας στο όφσετ (5): | TCVoff – 1,0 — 1.0 MV |
| Σύνθετη αντίσταση εισαγωγής: | Zin 1000 — 2500 W | Σύνθετη αντίσταση παραγωγής: | Zout 1400 — 3000 W |
| Επισημαίνω: | MPX2100A αισθητήρας πίεσης,Αντισταθμιστικός αισθητήρας πίεσης,14.5Psi αισθητήρας πίεσης |
||
Περιγραφή προϊόντων:

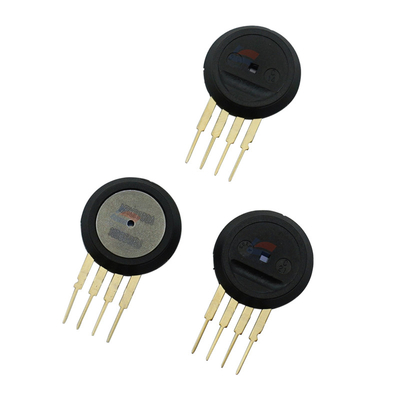

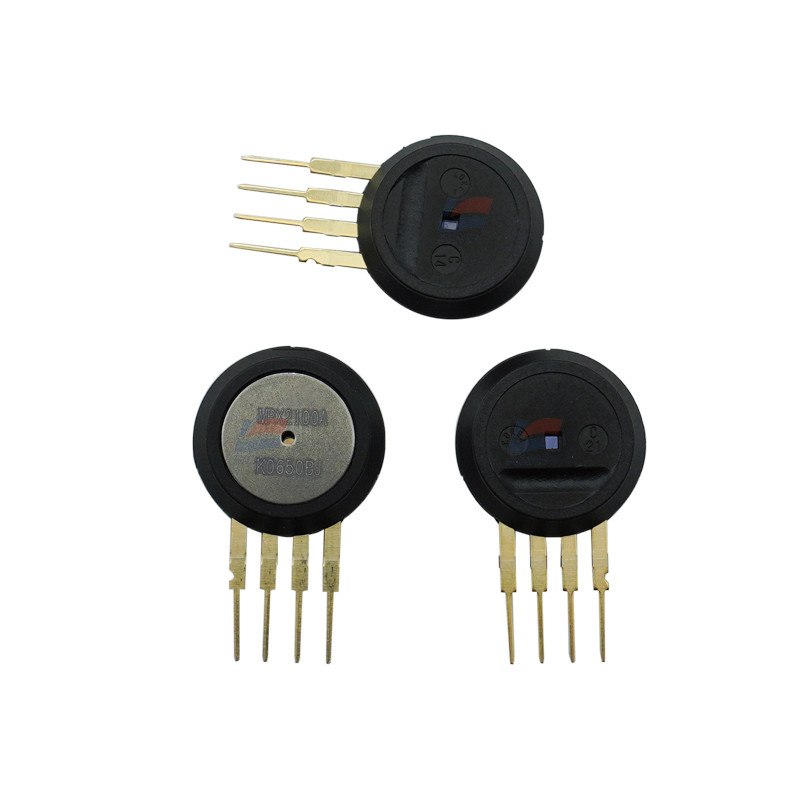

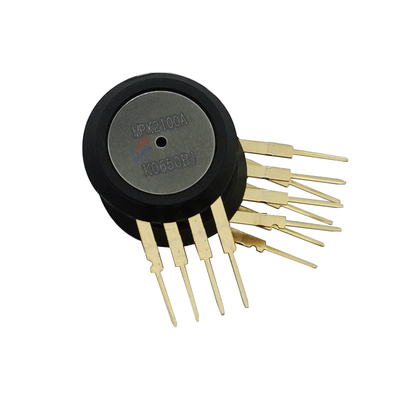

MPX2100A 0-100 Kpa (0-14.5Psi) με τον αντισταθμιστικό αισθητήρα πίεσης
Χαρακτηριστικά γνωρίσματα:
Η συσκευή σειράς MPX2100 είναι αισθητήρες μιας piezoresistive πίεσης πυριτίου που παρέχουν το α
υπερβολικά ακριβής και γραμμική παραγωγή τάσης — άμεσα ανάλογος προς την εφαρμοσμένη πίεση.
Ο αισθητήρας είναι ένα ενιαίο, μονολιθικό διάφραγμα πυριτίου με το μετρητή πίεσης και μια επίστρωση
ενσωματωμένο δίκτυο -τσιπ αντιστατών. Το τσιπ είναι λέιζερ που τακτοποιείται για την ακριβή έκταση και το όφσετ
βαθμολόγηση και αποζημίωση θερμοκρασίας.
θερμοκρασία που αντισταθμίζεται άνω των 0°C σε +85°C
μοναδική πίεση κουράς πυριτίου - μετρητής πίεσης
εύχρηστες επιλογές συσκευασίας μεταφορέων τσιπ
διαθέσιμος στις απόλυτες, διαφορικές και διαμορφώσεις μετρητών
αναλογιομετρικός για να παρέχει την τάση
γραμμικότητα ±0.25% (MPX2100D)
Παραδείγματα εφαρμογής
ελεγκτές αντλιών/μηχανών
ρομποτική
ισόπεδοι δείκτες
ιατρικά διαγνωστικά
μετατροπή πίεσης
βαρόμετρα
υψομετρητές
Το σχήμα 1 επεξηγεί ένα διάγραμμα φραγμών των εσωτερικών στοιχείων κυκλώματος στον αυτόνομο
τσιπ αισθητήρων πίεσης.
Προδιαγραφές:
| Υπερπίεση (8) (P1 > P2) | Pmax 200 kPa |
| Πίεση έκρηξης (8) (P1 > P2) | Pburst 1000 kPa |
| Θερμοκρασία αποθήκευσης | Tstg – 40 έως +125 °C |
| Λειτουργούσα θερμοκρασία | TA – 40 έως +125 °C |
| Σειρά πίεσης (1) | ΣΚΑΣΤΕ 0 — kPa 100 |
| Τάση ανεφοδιασμού (2) | ΕΝΑΝΤΙΟΝ — 10 16 Vdc |
| Ρεύμα ανεφοδιασμού | Io — 6.0 — mAdc |
| Πλήρης - έκταση κλίμακας (3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 MV |
