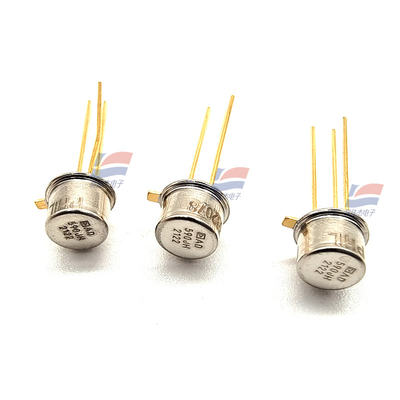

AD590JH Ανάλογος τύπος αισθητήρων θερμοκρασίας επιφάνειας

Περιγραφή του προϊόντος:

AD590JH Ανάλογος τύπος αισθητήρων θερμοκρασίας επιφάνειας

Χαρακτηριστικά:

Ο AD590 είναι ένας μετατροπέας θερμοκρασίας ολοκληρωμένου κυκλώματος 2 τερματικών που παράγει ρεύμα εξόδου ανάλογο με την απόλυτη θερμοκρασία.Για τάσεις τροφοδοσίας μεταξύ 4 V και 30 V, η συσκευή λειτουργεί ως υψηλής αντίστασηςΤο φαινόμενο αυτό δεν μπορεί να αντιμετωπιστεί μόνο με τη χρήση της συσκευής, αλλά και με τη χρήση της συσκευής.°Γ).

Το AD590 πρέπει να χρησιμοποιείται σε κάθε εφαρμογή ανίχνευσης θερμοκρασίας κάτω των 150 °C.°C, όπου χρησιμοποιούνται σήμερα συμβατικοί ηλεκτρικοί αισθητήρες θερμοκρασίας.Το εγγενές χαμηλό κόστος ενός μονολιθικού ολοκληρωμένου κυκλώματος σε συνδυασμό με την εξάλειψη των κυκλωμάτων υποστήριξης καθιστά το AD590 μια ελκυστική εναλλακτική λύση για πολλές καταστάσεις μέτρησης θερμοκρασίαςΤα κυκλώματα γραμμικότητας, οι ενισχυτές τάσης ακριβείας, τα κυκλώματα μέτρησης αντίστασης και η αντιστάθμιση ψυχρών συνδέσεων δεν είναι απαραίτητα για την εφαρμογή του AD590.

Εκτός από τη μέτρηση της θερμοκρασίας, οι εφαρμογές περιλαμβάνουν την αντιστάθμιση της θερμοκρασίας ή τη διόρθωση διακριτών στοιχείων, την απόλυτη θερμοκρασία, τη μέτρηση του ρυθμού ροής,ανίχνευση επιπέδου υγρών και ανεμομετρίαΤο AD590 είναι διαθέσιμο σε μορφή τσιπ, καθιστώντας το κατάλληλο για υβριδικά κυκλώματα και γρήγορες μετρήσεις θερμοκρασίας σε προστατευμένα περιβάλλοντα.

Η AD590 είναι ιδιαίτερα χρήσιμη σε εφαρμογές τηλεπισκόπησης.Οποιοδήποτε καλά απομονωμένο στρεβλωμένο ζευγάρι είναι επαρκές για λειτουργία σε εκατοντάδες πόδια από την υποδοχή κυκλωμάτωνΤα χαρακτηριστικά της εξόδου καθιστούν επίσης τον AD590 εύκολο για πολλαπλασιασμό: το ρεύμα μπορεί να αλλάξει από έναν πολλαπλασιαστή CMOS ή η τάση τροφοδοσίας μπορεί να αλλάξει από μια έξοδο λογικής πύλης.

ΠΡΟΤΑΚΤΙΚΟΣ ΠΡΟΤΑΚΤΟΣ

1Ο AD590 είναι ένας βαθμονωμένος αισθητήρας θερμοκρασίας 2 τερματικών, που απαιτεί μόνο παροχή συνεχούς τάσης (4 V έως 30 V).και κυκλώματα γραμμικότητας είναι όλα περιττά στην εφαρμογή της συσκευής.

2Η σύγχρονη επεξεργασία με λέιζερ σε επίπεδο πλακίδας σε συνδυασμό με εκτεταμένες τελικές δοκιμές εξασφαλίζει ότι οι μονάδες AD590 είναι εύκολα εναλλακτικές.

3Επιπλέον, οι απαιτήσεις ισχύος είναι χαμηλές (1.5 mWs @ 5 V @ 25°Τα χαρακτηριστικά αυτά καθιστούν τον AD590 εύκολο να εφαρμοστεί ως τηλεχειριζόμενος αισθητήρας.

4Η υψηλή αντίσταση εξόδου (> 10 MΩ) παρέχει εξαιρετική απόρριψη της μετατόπισης τάσης τροφοδοσίας και κυματισμού.Η αλλαγή της τροφοδοσίας από 5 V σε 10 V οδηγεί σε μέγιστη αλλαγή ρεύματος μόνο 1 μA, ή 1°Λάθος ισοδύναμο C.

Προδιαγραφές:
