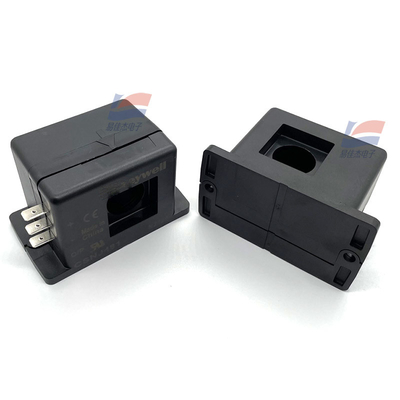

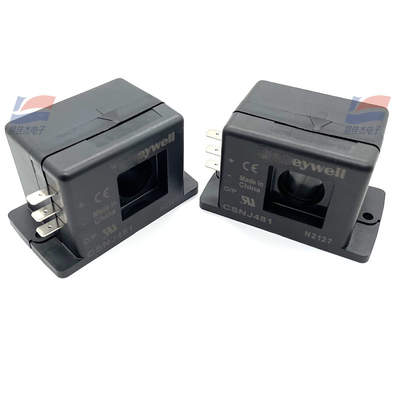

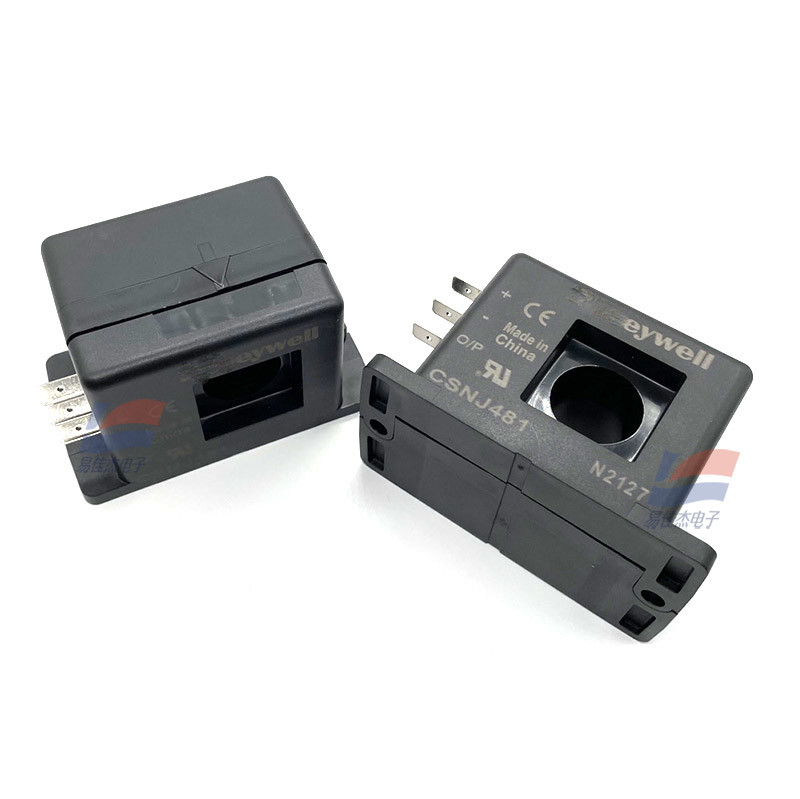

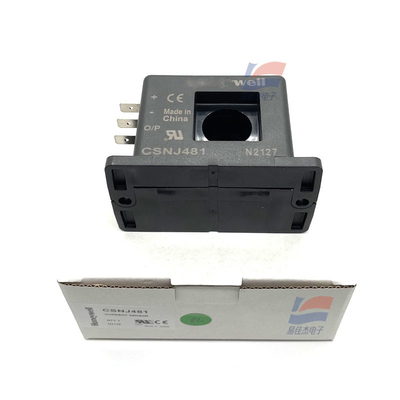

CSNJ481 100A Πίνακα Mount Sensors ρεύματος Πίνακα Impulse Mounted CSN σειράς

CSNJ481 100A Αισθητήρες Ρεύματος Επιφανειακής Συναρμολόγησης Impulse Board Mounted Σειρά CSN

ΑΙΣΘΗΤΗΡΕΣ ΚΛΕΙΣΤΟΥ ΒΡΟΧΟΥ
Οι αισθητήρες ρεύματος κλειστού βρόχου μετρούν εναλλασσόμενα, συνεχόμενα και παλμικά ρεύματα σε εύρη 0-25, 0-50, 0-100, 0-600 και 0-1200 Amp. Η σειρά CSN βασίζεται στις αρχές του φαινομένου Hall και της μεθόδου μηδενικής ισορροπίας ή μηδενικής μαγνητικής ροής (σύστημα ανάδρασης). Η μαγνητική ροή στον αισθητήρα
πυρήνα ελέγχεται συνεχώς στο μηδέν. Η ποσότητα του ρεύματος που απαιτείται για την εξισορρόπηση της μηδενικής ροής είναι το μέτρο του πρωτεύοντος ρεύματος που ρέει μέσω του αγωγού, πολλαπλασιασμένο με την αναλογία των πρωτευόντων προς τις δευτερεύουσες περιελίξεις. Αυτό το ρεύμα κλειστού βρόχου είναι η έξοδος από τη συσκευή και παρουσιάζει μια εικόνα του πρωτεύοντος ρεύματος μειωμένη κατά τον αριθμό των δευτερευουσών στροφών ανά πάσα στιγμή. Αυτό το ρεύμα μπορεί να εκφραστεί ως τάση, περνώντας το μέσω μιας αντίστασης.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
1 Αίσθηση ρεύματος έως 1200 amps
1 Μετρά εναλλασσόμενα, συνεχόμενα και παλμικά
ρεύματα
1 Χαμηλότερο κόστος/λόγος απόδοσης
1 Γρήγορη απόκριση, χωρίς υπέρβαση
1 Υψηλή ικανότητα υπερφόρτωσης
1 Υψηλό επίπεδο ηλεκτρικής μόνωσης
μεταξύ πρωτεύοντων και δευτερευόντων
κυκλωμάτων
1 Μικρό μέγεθος και βάρος
