Λεπτομέρειες:
|
| Υστέρηση πίεσης (5) (kPa 0 έως 50): | ±0.1 — %VFSS | Υστέρηση θερμοκρασίας (5) (- 40°C σε +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Επίδραση θερμοκρασίας στο σύνολο - έκταση κλίμακας (5): | TCVFSS -1,0 - 1.0% VFSS | Επίδραση θερμοκρασίας στο όφσετ (5): | TCVoff -1,0 - 1,0 MV |
| Σύνθετη αντίσταση εισαγωγής: | Zin 1000 - 2500 Ω | Σύνθετη αντίσταση παραγωγής: | Zout 1400 - 3000 Ω |
| Χρόνος απόκρισης (6) (10% σε 90%): | TR — 1.0 — κα | ||
| Επισημαίνω: | Αισθητήρας πίεσης λειτουργίας βαθμονόμησης |
||
Περιγραφή προϊόντων:

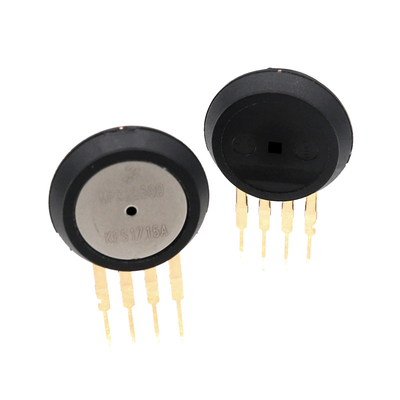

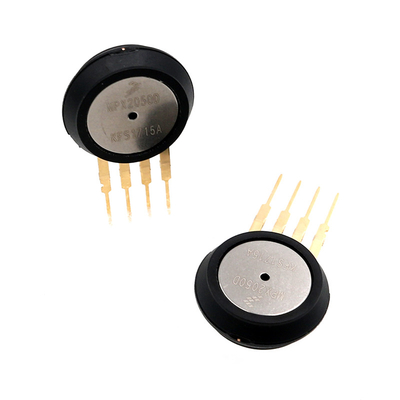

MPX2050D αισθητήρας πίεσης αποζημιώσεων θερμοκρασίας kpa 0-50 (0-7.25PSi) ενσωματωμένος και λειτουργίας βαθμολόγησης
Χαρακτηριστικά γνωρίσματα:
Οι συσκευές σειράς MPX2050 είναι piezoresistive αισθητήρες πίεσης πυριτίου
παροχή μιας υπερβολικά ακριβούς και γραμμικής παραγωγής τάσης, άμεσα ανάλογης προς
εφαρμοσμένη πίεση. Ο αισθητήρας είναι ένα ενιαίο, μονολιθικό διάφραγμα πυριτίου με
μετρητής πίεσης και ένα λεπτό ενσωματωμένο δίκτυο -τσιπ αντιστατών. Το τσιπ είναι λέιζερ
τακτοποιημένος για την ακριβή έκταση και την αντισταθμισμένες βαθμολόγηση και την αποζημίωση θερμοκρασίας.
• Θερμοκρασία που αντισταθμίζεται άνω των 0°C σε +85°C
• Μοναδική πίεση κουράς πυριτίου - μετρητής πίεσης
• Εύχρηστες επιλογές συσκευασίας μεταφορέων τσιπ
• Αναλογιομετρικός για να παρέχει την τάση
• Επιλογές διαφορικού και μετρητών
• Γραμμικότητα ±0.25%
Παραγωγή τάσης εναντίον της εφαρμοσμένης διαφορικής πίεσης
Η διαφορική παραγωγή τάσης του αισθητήρα είναι άμεσα
ανάλογος τη διαφορική πίεση που εφαρμόζεται προς.
Η τάση παραγωγής του αισθητήρα διαφορικού ή μετρητών
αυξήσεις με την αυξανόμενη πίεση που εφαρμόζεται στην πίεση
πλευρά (P1) σχετικά με την κενή πλευρά (P2). Ομοίως, παραγωγή
οι αυξήσεις τάσης ως αυξανόμενο κενό εφαρμόζονται
κενή πλευρά (P2) σχετικά με την πλευρά πίεσης (P1).
Προδιαγραφές:
| Διαφορική σειρά πίεσης (1) | ΣΚΑΣΤΕ 0 — kPa 50 |
| Τάση ανεφοδιασμού (2) | ΕΝΑΝΤΙΟΝ — 10 16 Vdc |
| Ρεύμα ανεφοδιασμού | Io — 6.0 — mAdc |
| Πλήρης - έκταση κλίμακας (3) | VFSS 38,5 40 41,5 MV |
| Όφσετ (4) | Voff -1,0 — 1.0 MV |
| Ευαισθησία | 0,8 — mV/kPa |
| Γραμμικότητα | -0.25 — 0.25% VFSS |
