Λεπτομέρειες:
|
| Τύπος πίεσης: | Κενό, μετρητής, διαφορικό | Πίεση εργασίας: | 1 PSI |
|---|---|---|---|
| Ακρίβεια: | 0.2% | Τύπος παραγωγής: | Ανάλογο |
| Επισημαίνω: | 26PC01SMT ηλεκτρονικός αισθητήρας πίεσης,Ηλεκτρονικός αισθητήρας SMT πίεσης,Διαφορικός αισθητήρας 26PC πίεσης |
||

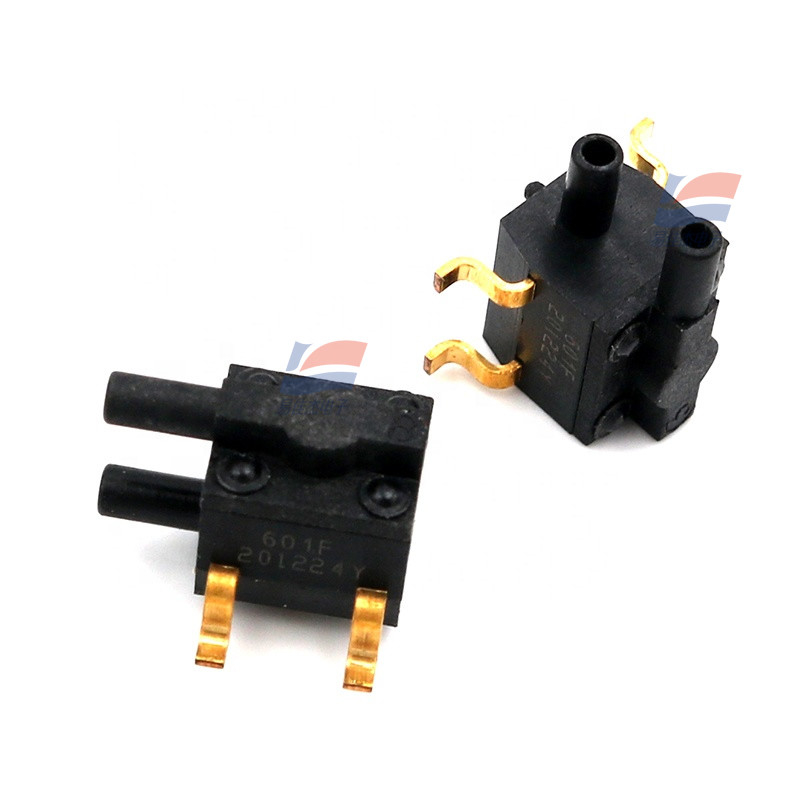

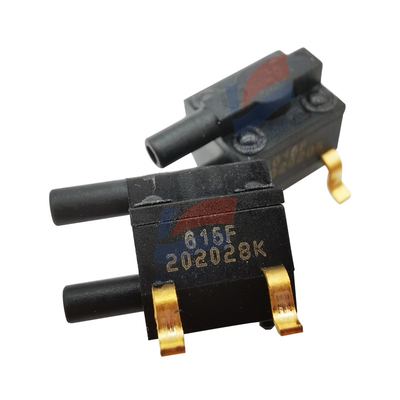

26PC01SMT η σειρά αισθητήρων SMT πίεσης 0,5 γραμμάρια παρέχει μια διαφορική τάση
ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Το 26PC SMT (η επιφάνεια τοποθετεί την τεχνολογία)
ο αισθητήρας πίεσης περιέχει ένα τέσσερις-στοιχείο
piezoresistive γέφυρα. Όταν η πίεση εφαρμόζεται,
γεφυρώστε τις αλλαγές αντίστασης και ο αισθητήρας παρέχει
ένα σήμα παραγωγής ανάλογο προς την πίεση εισαγωγής.
Το 26PC SMT παρέχει μια διαφορική τάση
ανάλογος προς το διαφορικό πίεσης μεταξύ
Λιμένας P2 και λιμένας P1:
• Σαν διαφορά Π = P2 – αυξήσεις P1,
διαφορικές αυξήσεις τάσης.
• Σαν διαφορά Π = P2 – μειώσεις P1,
διαφορικές μειώσεις τάσης.
ΠΡΟΔΙΑΓΡΑΦΕΣ
| Λειτουργούσα θερμοκρασία | -40 °C σε 85 °C [- 40 °F σε 185 °F] |
| Θερμοκρασία αποθήκευσης | -55 °C σε 100 °C [- 67 °F σε 212 °F] |
| Αντισταθμισμένη θερμοκρασία | 0 °C σε 50 °C [32 °F σε 122 °F] |
| Καρφίτσες ευθυγράμμισης | 0,86 καρφίτσες διαμέτρων χιλ. [0,034 μέσα] επεκτείνονται μέσω του PCB |
| Διάμετρος λιμένων | η διάμετρος 1,88 χιλ. [0,074 μέσα] χρησιμοποιεί την τυποποιημένη σωλήνωση ταυτότητας 0,59 χιλ. [0,0625 μέσα] |
| Προσανατολισμός λιμένων | Παράλληλος στο PCB (μικρή ακτινοβολία εν πλω) |
| Ύλη συγκολλήσεως SMT |
• Sn 96,5 άργυρος 3,5 καμία καθαρή ροή • Sn 63 PB 37 καμία καθαρή ροή |
| Σχεδιάγραμμα επανακυκλοφορίας SMT | Ανώτατη μέγιστη θερμοκρασία 260 °C [500 °F] για 10 δευτερόλεπτα |
| Κλονισμός | Προσόντα που εξετάζονται σε 150 γ |
| Βάρος | 0,5 γραμμάρια [0,0176 oz] |
